Conheça os bastidores da produção de um carro na Ford
EXAME.com visitou a fábrica da montadora em São Bernado do Campo para acompanhar o processo de produção do New Fiesta Hatch do início ao fim
:format(webp))

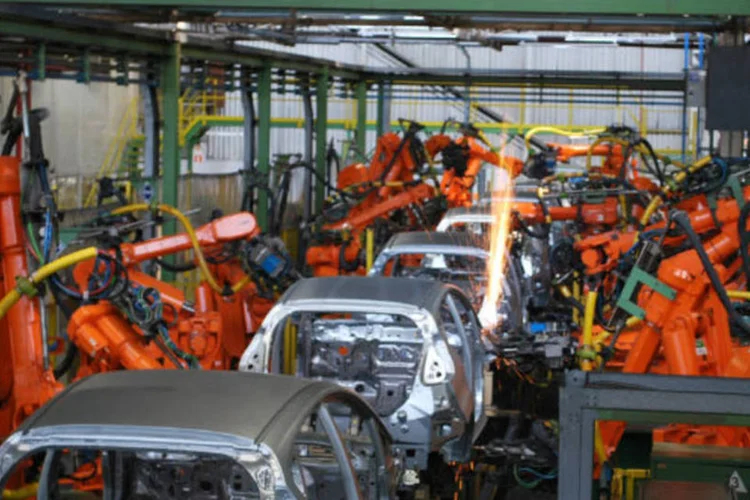

Como se faz o New Fiesta Hatch (Julia Carvalho/EXAME.com)
Da Redação
Publicado em 15 de julho de 2014 às 11h00.
Última atualização em 13 de setembro de 2016 às 15h15.
-
1. Como se faz o New Fiesta Hatch
![]( "Como se faz o New Fiesta Hatch")
1/52 (Julia Carvalho/EXAME.com)
São Paulo – A fábrica da Ford em São Bernardo do Campo é responsável, desde 2013, pela produção global do New Fiesta Hatch. São produzidas 115.000 unidades por ano, que abastecem o Brasil e mais cinco países. Para inaugurar a seção “Como se faz”, EXAME.com acompanhou todo o processo de produção de um carro. Confira os principais passos a seguir: *Matéria atualizada dia 11 de abril de 2014, às 17:45. -
2. Direto no aço
![]( "Direto no aço")
2/52 (Julia Carvalho/EXAME.com)
As chapas de liga de aço chegam desta maneira à estamparia, onde serão moldadas até atingirem a forma da peça da carroceria – ou corpo do carro – necessária. -
3. Estampagem
![]( "Estampagem")
3/52 (Julia Carvalho/EXAME.com)
As chapas são introduzidas nas prensas, que além de cortarem o aço, o moldam na fôrma necessária e o estendem até seu limite plástico, para que ele adquira, além do desenho, a dureza ideal. -
4. Prensando o aço
![]( "Prensando o aço")
4/52 (Julia Carvalho/EXAME.com)
As prensas possuem ferramentas, que podem ser trocadas para dar a forma desejada: com uma ferramenta se faz uma a parte interna de uma porta, com outra, um paralamas, por exemplo. Os retalhos das chapas não utilizados são revendidos para que sejam derretidos e o aço, reaproveitado. -
5. 900 golpes
![]( "900 golpes")
5/52 (Julia Carvalho/EXAME.com)
Cada prensa é capaz de dar 900 golpes por hora, e é possível produzir até quatro peças por golpe. Na planta de São Bernardo, há seis prensas. -
6. A olho nu
![]( "A olho nu")
6/52 (Julia Carvalho/EXAME.com)
Após saírem da prensa, as peças são separadas e passam por uma primeira inspeção a olho nu. Qualquer parte que não possa ser utilizada se junta aos retalhos de aço para ser revendida e derretida. -
7. Por dentro
![]( "Por dentro")
7/52 (Julia Carvalho/EXAME.com)
De uma chapa de aço, as prensas são capazes de fazer peças como esta parte interna da tampa do motor. A Ford investiu 800 milhões de reais em modernizações da fábrica para produzir a nova linha. -
8. Inspeção
![]( "Inspeção")
8/52 (Julia Carvalho/EXAME.com)
Depois de separadas, as peças passam por mais uma inspeção, desta vez mais detalhada: profissionais treinados utilizam o próprio toque para buscar irregularidades. Depois disso, um óleo especial sinaliza pequenos arranhões ou amassados. -
9. No body shop
![]( "No body shop")
9/52 (Julia Carvalho/EXAME.com)
Na área chamada body shop, as peças produzidas na estamparia são montadas para dar forma à carroceria do carro. A partir do assoalho, será produzido um corpo inteiro. -
10. Ganhando forma
![]( "Ganhando forma")
10/52 (Julia Carvalho/EXAME.com)
Ao mesmo tempo que o assoalho é preparado, outras peças, como as laterais, são montadas separadamente, para depois se unirem ao restante do carro. -
11. Em equipe
![]( "Em equipe")
11/52 (Julia Carvalho/EXAME.com)
As peças maiores são primeiro encaixadas, para depois serem soldadas por robôs. Tudo é feito em uma linha de montagem e cada carro passa de 30 segundos a 1 minuto com cada equipe. -
12. Na esteira
![]( "Na esteira")
12/52 (Julia Carvalho/EXAME.com)
Depois do encaixe das partes laterais, a carroceria passa para outra linha de montagem, para receber o teto do carro e ser soldada. O carro começa a ganhar forma. -
13. O esqueleto
![]( "O esqueleto")
13/52 (Julia Carvalho/EXAME.com)
Esta é uma carroceria por dentro. Todos os furos para encaixe, seja de grandes peças, seja de pequenos parafusos, têm de ser pensados no projeto de cada uma das partes, para que o processo de montagem possa ser feito sem falhas. -
14. Soldagem
![]( "Soldagem")
14/52 (Julia Carvalho/EXAME.com)
Depois que o teto do carro é colocado, a carroceria passa por uma segunda linha de robôs, que fará as soldagens necessárias. -
15. Robôs em ação
![]( "Robôs em ação")
15/52 (Julia Carvalho/EXAME.com)
Os robôs fazem as soldagens necessárias. Esta linha possui seis pares de robôs, que realizam o processo simultaneamente, também em questão de segundos. -
16. Por partes
![]( "Por partes")
16/52 (Julia Carvalho/EXAME.com)
Enquanto o corpo do carro é montado, outras partes, como portas e as tampas do motor e do porta-malas, estão sendo produzidas separadamente. O processo é quase todo automatizado. -
17. Pequenos reparos
![]( "Pequenos reparos")
17/52 (Julia Carvalho/EXAME.com)
As portas possuem uma linha de montagem própria. Caso algum funcionário identifique algum pequeno defeito, ela é retirada da esteira para reparos e depois recolocada. -
18. No espelho
![]( "No espelho")
18/52 (Julia Carvalho/EXAME.com)
Cada peça também passa por uma primeira inspeção de qualidade, antes de ser levada por um transportador aéreo para se juntar ao restante do corpo da carroceria. -
19. Juntando ao corpo
![]( "Juntando ao corpo")
19/52 (Julia Carvalho/EXAME.com)
As portas chegam por um trilho aéreo até a área onde outra equipe as une ao corpo do carro, com a ajuda de robôs. Nessa etapa, já são feitos os primeiros ajustes nas dobradiças. -
20. Tampa do porta malas
![]( "Tampa do porta malas")
20/52 (Julia Carvalho/EXAME.com)
As tampas do motor e do porta malas passam pelo mesmo processo e são colocadas em seus lugares depois que as portas já estão prontas. -
21. Ajustes
![]( "Ajustes")
21/52 (Julia Carvalho/EXAME.com)
A equipe de funcionários é responsável por ajustar as dobradiças de cada uma das partes, que são colocadas em seus lugares por robôs. -
22. Túnel de luz
![]( "Túnel de luz")
22/52 (Julia Carvalho/EXAME.com)
Depois de montada, a carroceria completa passa pelo túnel de iluminação, onde será feita uma inspeção detalhada. O espaço entre as lâmpadas é calculado para que a passagem da luz para a sombra facilite a visualização de pequenos arranhões ou amassados. -
23. Ajustes finos
![]( "Ajustes finos")
23/52 (Julia Carvalho/EXAME.com)
Caso alguma pequena falha seja identificada, uma equipe de funcionários é responsável por removê-la com lixas especiais. A mesma carroceria passa por pelo menos duas equipes de funcionários antes de ser liberada. -
24. Para dentro dos túneis
![]( "Para dentro dos túneis")
24/52 (Julia Carvalho/EXAME.com)
Pronta a carroceria, ela é transportada por meio de túneis elevados para o prédio da pintura, onde receberá, além da tinta, as camadas de proteção contra intempéries e corrosão. -
25. Desengraxe
![]( "Desengraxe")
25/52 (Julia Carvalho/EXAME.com)
Antes da pintura propriamente dita, a carroceria passa por um processo de lavagem que começa com o desengraxe, para livrá-la do óleo das peças que vem da estampagem e dos resíduos da funilaria. O processo é todo feito com jatos de desengraxantes e detergentes, em altas pressão e temperatura. -
26. Fosfatização
![]( "Fosfatização")
26/52 (Julia Carvalho/EXAME.com)
Depois disso, a carroceria passa por um banho de imersão para receber cristais de fosfato. Além de completar a limpeza, a solução prepara o carro para a primeira camada de produtos. -
27. Banho de água
![]( "Banho de água")
27/52 (Julia Carvalho/EXAME.com)
Terminada esta etapa, o carro passa por um banho de água a jato, para eliminar os possíveis resíduos dos produtos utilizados para a limpeza. -
28. Primeira proteção
![]( "Primeira proteção")
28/52 (Julia Carvalho/EXAME.com)
Feito isto, a carroceria é imersa em um tanque para receber sua primeira camada de produtos: uma tinta eletroforética. Em média, o tanque recebe simultaneamente 4 veículos que ficam imersos em 320 mil litros de tinta. -
29. Pronto para a tinta
![]( "Pronto para a tinta")
29/52 (Julia Carvalho/EXAME.com)
Esta camada é chamada de E-coat e, além de preparar o aço para a tinta propriamente dita, protege contra a corrosão externa e interna. É ela que dá este aspecto esverdeado às carrocerias. -
30. Mãos na massa
![]( "Mãos na massa")
30/52 (Julia Carvalho/EXAME.com)
Pronta para a pintura, a carroceria passa pelo processo de calafetação, onde funcionários aplicam massa e PVC na parte interna do carro e por baixo do assoalho. As massas protegem contra a batida de pequenas pedras e contra a corrosão. -
31. Por dentro
![]( "Por dentro")
31/52 (Julia Carvalho/EXAME.com)
Além disso, as massas são responsáveis por evitar as infiltrações de água e poeira e são uma primeira proteção contra possíveis ruídos internos. -
32. Tinta a jato
![]( "Tinta a jato")
32/52 (divulgação/Ford)
Finalmente, a pintura propriamente dita é aplicada, por meio de robôs, à carroceria. Na fábrica de São Bernardo, há seis opções de cores: Branco Ártico, Prata Dublin, Preto Bristol, Vermelho Vermont, Vermelho Arizona e Azul Califórnia. -
33. Demão de verniz
![]( "Demão de verniz")
33/52 (Julia Carvalho/EXAME.com)
Depois disso, é aplicado um verniz, também de maneira automática, para proteger a pintura e dar brilho à carroceria. Após a aplicação do verniz, os carros são levados a fornos a temperaturas de 140ºC para a fixação das camadas. -
34. Em busca do detalhe
![]( "Em busca do detalhe")
34/52 (Julia Carvalho/EXAME.com)
A carroceria também passa por uma inspeção após a pintura. Caso haja alguma pequena falha, a unidade é retirada da linha, reparada e colocada de volta. -
35. Mais uma inspeção
![]( "Mais uma inspeção")
35/52 (Julia Carvalho/EXAME.com)
A carroceria passa então por outro túnel de iluminação, para uma segunda inspeção. Ao mesmo tempo, são colocadas as borrachas das portas e o carro segue para a montagem final. -
36. Montagem
![]( "Montagem")
36/52 (Julia Carvalho/EXAME.com)
Na montagem, os carros, que foram separados em categorias, recebem todas as suas peças internas. As portas são retiradas e montadas separadamente. -
37. Proteções
![]( "Proteções")
37/52 (Julia Carvalho/EXAME.com)
A carroceria recebe proteções, para evitar que sua pintura seja danificada durante o processo. Nas diversas linhas do prédio, são montadas as partes que depois serão inseridas na carroceria, como o painel e o motor. -
38. Montando a estrutura
![]( "Montando a estrutura")
38/52 (Julia Carvalho/EXAME.com)
Enquanto as partes menores são montadas, a carroceria vai sendo preparada para recebê-las. Nesta fase são colocadas estruturas como a de apoio do motor. -
39. Partes internas
![]( "Partes internas")
39/52 (Julia Carvalho/EXAME.com)
Teto e carpetes também são introduzidos nessa fase, enquanto a carroceria é preparada para receber toda a instalação elétrica. -
40. Voltando às portas
![]( "Voltando às portas")
40/52 (Julia Carvalho/EXAME.com)
Depois da colocação das luzes traseiras, as portas, que foram montadas em uma linha separada, são postas em seus lugares. Para que os operadores não tenham de carregar peso, as portas são erguidas por robôs e os funcionários apenas os direcionam para o lugar certo. -
41. Acoplando o motor
![]( "Acoplando o motor")
41/52 (Julia Carvalho/EXAME.com)
Depois das portas, os motores chegam à linha de produção principal e são acoplados à carroceria. Suas peças são produzidas na unidade de Taubaté, no interior de São Paulo, e são apenas montadas em São Bernardo, em uma linha paralela. -
42. Nos eixos
![]( "Nos eixos")
42/52 (Julia Carvalho/EXAME.com)
Depois do motor, o próximo passo é a acoplagem dos eixos, ainda na linha chamada de mecânica alta. Nesta etapa, também são instaladas as tubulações de combustível, de freio e o tanque de combustível. -
43. Regulagem
![]( "Regulagem")
43/52 (Julia Carvalho/EXAME.com)
Além da instalação, na linha de mecânica alta é feita uma primeira regulagem dos eixos. O processo é auxiliado por robôs, mas os ajustes são feitos por operadores. -
44. Enchendo os tanques
![]( "Enchendo os tanques")
44/52 (Julia Carvalho/EXAME.com)
Com o carro já sendo baixado, são colocados todos os fluídos necessários para seu funcionamento: óleo, combustível, fluído do ar condicionado, água para limpadores de para-brisa etc. -
45. Inspeção de qualidade
![]( "Inspeção de qualidade")
45/52 (Julia Carvalho/EXAME.com)
Montado o carro, ele passa por várias etapas de inspeção. A primeira é feita em todas as portas e tampas, para verificar se elas estão abrindo e fechando com a força desejada. -
46. Alinhamento
![]( "Alinhamento")
46/52 (Julia Carvalho/EXAME.com)
Depois, vêm os ajustes de encaixe. Um operador especializado checa todas as junções da carroceria, para verificar se o alinhamento está perfeito. -
47. Na valeta
![]( "Na valeta")
47/52 (Julia Carvalho/EXAME.com)
Na valeta, um funcionário verifica toda a parte inferior do assoalho, em busca de vazamentos e de qualquer parte solta, mal presa ou fora do lugar. -
48. Teste elétrico
![]( "Teste elétrico")
48/52 (Julia Carvalho/EXAME.com)
Os motores são ligados e testados, assim como todas as ligações elétricas. O procedimento é chamado de CBT (Current Based Test). -
49. A primeira volta
![]( "A primeira volta")
49/52 (Julia Carvalho/EXAME.com)
Um operador testa os pedais e dá a primeira volta com o carro, levando-o até outra área de inspeção. Os funcionários são treinados a detectar qualquer barulho fora dos padrões. -
50. Tomando chuva
![]( "Tomando chuva")
50/52 (Julia Carvalho/EXAME.com)
Nesta fase, o carro é mantido por cerca de 3 minutos em uma câmara, onde recebe água com força equivalente a uma grande tempestade. O objetivo é verificar se há alguma possibilidade de infiltração ou vazamento. -
51. Teste de ruído
![]( "Teste de ruído")
51/52 (Julia Carvalho/EXAME.com)
Todos os faróis e lanternas são ligados e desligados, e o carro passa por uma pista com diversos tipos de terreno, para verificar se em alguma delas há algum ruído indevido. Depois disso, é feita uma checagem final para ver se todos os itens necessários estão presentes e o carro está pronto para entrega. -
